在自动化设备、精密制造和检测系统中，“定位精度”几乎是所有工程师都会关注的指标。但在实际应用中，我们经常会发现这样一种现象：单个直线模组参数看起来非常漂亮，可整机装配完成后，精度却并没有达到预期。这也引出了一个更关键的问题——真正决定设备表现的，究竟是单个部件，还是整个系统？

从“精准”出发：什么是系统的定位精度？

要回答这个问题，首先要弄清楚什么是“系统的定位精度”。简单理解，它指的是：设备在运动完成后，实际停下来的位置，与目标位置之间的偏差。它不仅要求“到位”，还要求在实际工况下，稳定、可控、长期一致。

在一台完整设备中，定位系统通常由多个部分组成，例如：

由此可见，在一台完整设备中，定位并不是由某一个部件单独完成的，而是多个运动轴、结构件、传感器和控制单元共同作用的结果。也正因为如此，系统定位精度，更多反映的是整机的综合能力。

而在讨论系统精度时，很多人会自然地联想到另一个指标——重复定位精度。这两个概念看似接近，但关注点并不相同。

明确概念：如何区分定位精度和重复定位精度？

在科普精度问题时，有两个概念非常容易被混淆：

定位精度

看的是“第一次到目标位置，到得准不准”。

重复定位精度

看的是“多次回到同一位置，偏差大不大”。

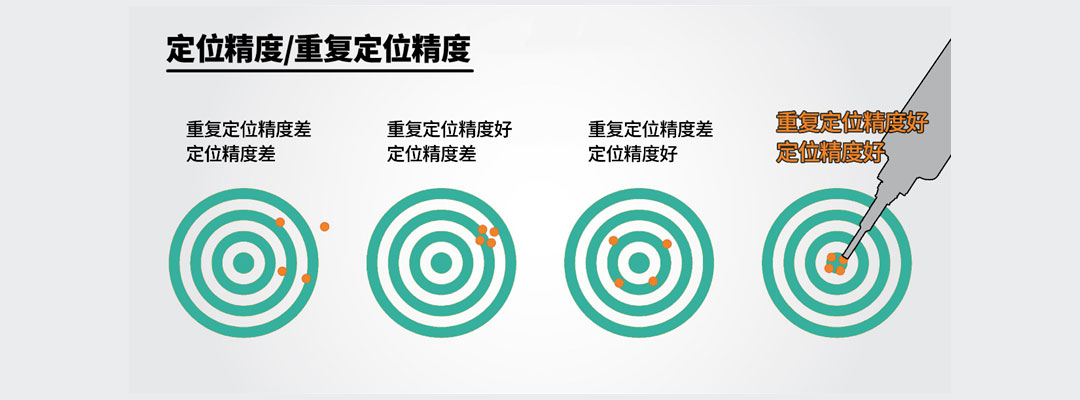

举个直观的例子：如果把设备想象成射箭——

定位精度关注的是“是否射中靶心”

重复精度关注的是“每一箭是否都落在同一片区域”

一个系统可能“每次都停在同一个地方”，但这个地方并不一定就是目标位置。因此，在高端设备的真实应用中，这两个指标往往需要结合来看。

那为什么单个模组很准，系统却不一定准？

理解了精度的基本概念，问题自然就来了：既然单个模组本身已经很准了，为什么系统级精度还会下降？

原因就在于——系统精度不是取决于“最好”的那个部件，而是取决于所有误差的叠加。

当多个模组被集成到同一平台中时，系统中不可避免地会引入：

这些因素单独看并不明显，但在系统层面会逐渐累积，最终体现在末端定位精度上。

因此在多轴与龙门结构中，这种影响会更明显：

当系统从单轴发展到 XYZ 平台，再到龙门结构，误差叠加的问题会被进一步放大。

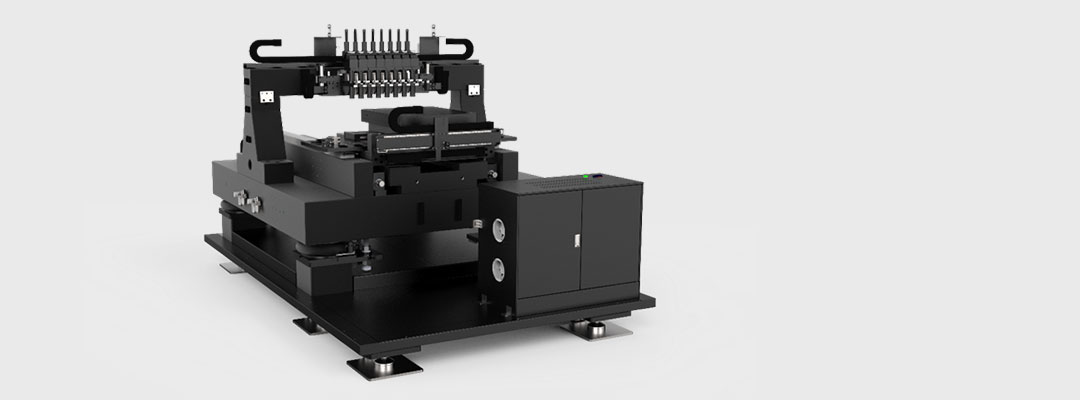

以龙门平台为例，它通常由多个运动轴和较大的支撑结构组成。如果其中一个轴存在细微偏差，这种偏差会通过横梁、导轨和连接结构传递到整个系统中。

尤其在以下工况下，系统级问题会更加突出：

这也是为什么在龙门和多轴平台中，系统刚性和多轴协同能力，往往比单轴精度本身更关键。

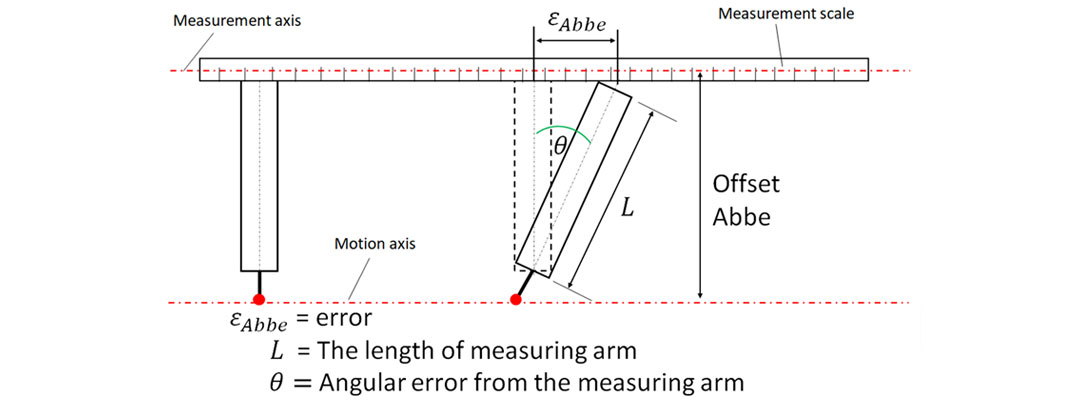

“看不见”的误差：阿贝误差

除了装配和结构因素，在精密定位系统中，还有一种容易被忽视的误差来源——阿贝误差。

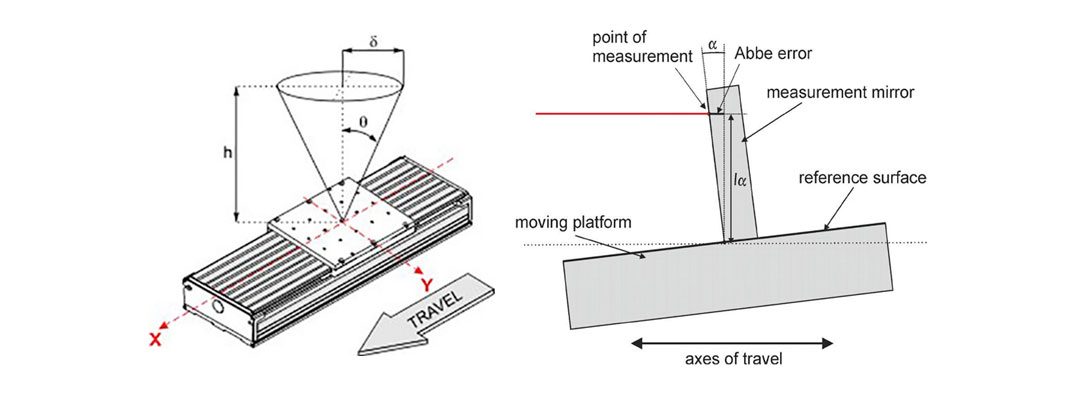

可以这样理解：当测量基准与实际运动轴线之间存在距离时，只要系统在运动过程中出现极小的角度变化，这个角度就会被放大成线性位移误差。而且这种误差有一个特点：

也正因为如此，在高精度设备中，结构布局和测量方式的合理性，往往直接决定了系统最终能达到的精度水平。

系统精度，从来不是“拼”出来的

走到这里，其实可以得出一个比较清晰的结论：真正可靠的系统定位精度，并不是靠某一个高精度部件堆出来的。更多来自于：

它不是简单地把几个“高精度模组”拼在一起，而是从系统层面进行统一设计和优化。

在实际项目中，越来越多应用开始关注：整个平台在真实工况下，是否具备稳定、可复制的系统精度能力。这也是系统级 XYZ 运动平台和龙门平台存在的意义。

无论是 XYZ 系列运动平台，还是双驱/多驱龙门平台系列，它们都不是单一模组的简单组合，而是围绕系统精度需求，在结构、刚性、多轴协同和整体稳定性方面进行了统一设计。

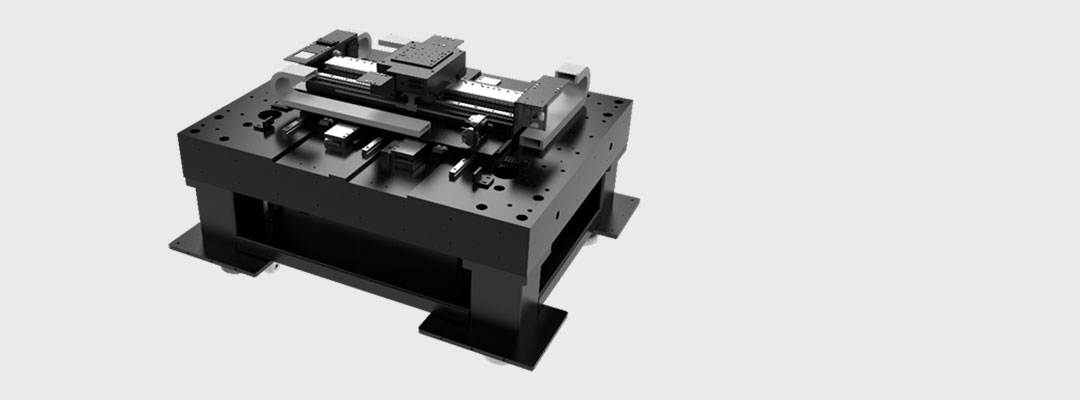

1.XYZ AOI检测平台

一款高精度三轴高精密运动台，三轴叠层结构，可用于激光加工、光学制造及检测、等要求高精度和高效率的工业项目中-

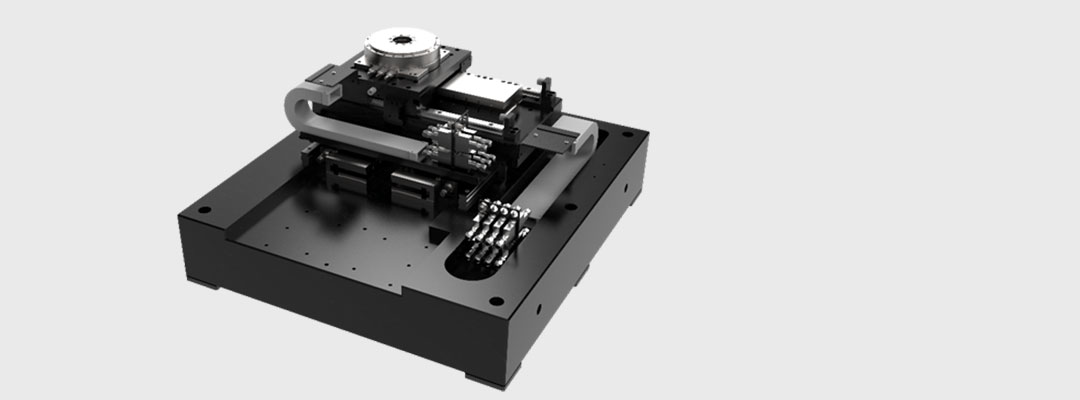

2.XYR AOI检测平台

主要应用于汽车电子、显示检测（数码管、液晶屏、 LED显示屏）、医药、食品、精密零件加工、尺寸测量、产品定位等多种领域。使产品运行到相应位置后，进行测量、计数、检测、智能判定的目的-

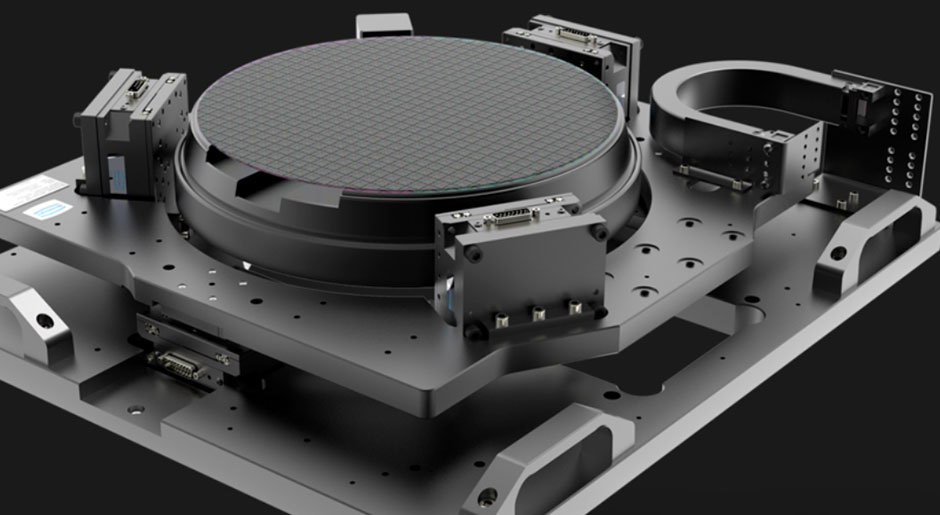

3.IC载板LDI曝光气浮平台

主要应用在半导体生产线、微电子生产、LCD显示、线路板生产、PCB产品等要求高精度和高效率工业项目中-

所以，精度从来不只是一个数字。它背后，是结构、装配、控制和协同工作的综合结果。

当视角从单一部件，转向整个系统，很多“看起来不合理的问题”，其实都有了答案
