在当今电子信息产业迅猛发展的背景下，精密运动平台已成为现代工业和科研领域不可或缺的核心组件。无论是在半导体制造、精密数控机床、航空航天还是纳米技术等领域，精密运动平台都扮演着至关重要的角色，它们以其卓越的精度、稳定性和可靠性，为各种高精度应用提供了坚实的基础。在面板制造领域，精密运动平台具有广泛的应用场景，其市场规模主要受下游市场的推动。在京东方、TCL华星光电、维信诺等面板厂商扩充产线及OLED国产化推动下，曝光机、涂胶机、涂布机、喷墨打印机、刻蚀机、AOI检测设备等装备制造对精密运动平台的需求将快速增长。恩迪恩迪www.jn-nd.com大理石运动平台源头制造商www.jn-nd.com大理石运动平台源头制造商
一、精密运动平台的定义
精密运动平台，是指定位精度达微米或纳米级别的定位与传输运动模组。精密运动平台主要由直线电机作为驱动单元，配套精密光栅尺作为测量反馈单元，通过精密直线导轨实现导向，并通过闭环控制实现在三维空间内任意一点的精准定位。精密运动平台的定位精度决定了整机设备的加工或测量精度，其速度和加速度则决定了整机设备的生产效率。精密运动平台广泛应用于半导体检测、PCB板曝光、LCD和OLED面板检测、生物检测、激光加工等行业领域。其具有几个关键特点：1.高精度和稳定性：精密运动平台能够实现可重复的快速步进与稳定运动，这对于需要高精度定位的应用至关重要。它们通常具备高分辨率编码器，以实现纳米级定位。2.模块化和可扩展性：精密运动平台支持定制和模块化设计，可根据需求定制，包括不同的驱动方式（如伺服电机、步进电机、直线电机）、传动方式（如滚珠丝杠、气浮导轨）和保护措施。3.洁净室兼容性：对于面板制造等需要高洁净度的应用，精密运动平台需符合ISO 14644洁净室5级标准，以确保在无尘环境中运行。4.多轴运动能力：精密运动平台可以是单轴或多轴的，能够实现X、Y、Z以及旋转（θ）等多个方向上的精确移动。5.低摩擦和无接触运动：某些精密运动平台采用空气轴承或磁浮技术，以实现无摩擦运动，从而提高运动的平滑度和精度。6.应用范围广泛：精密运动平台广泛应用于面板制造、医疗器械、精密测量、数控机床等领域，能够满足各种应用需求的精密运动与定位控制。恩迪www.jn-nd.com大理石运动平台源头制造商精密运动平台为了实现高精度，一般无中间传动部分，主要由驱动装置和导向装置两部分组成。驱动装置能够精确调控输出力和位移量；导向装置则将驱动装置产生的力/运动传递到运动部件上，并将运动约束在所需要的方向。
在运动范围在几十毫米至上百毫米的情况下，精密运动平台采用直线电机驱动，使用气浮导向或磁悬浮方式，避免零部件表面相对滑动产生的摩擦力，减少非线性因素干扰，从而实现高精度运动控制。气浮直线电机平台一般能够达到亚微米级精度，磁浮直线电机可以达到纳米级精度，但系统成本远高于气浮系统和压电陶瓷系统。恩迪www.jn-nd.com大理石运动平台源头制造商

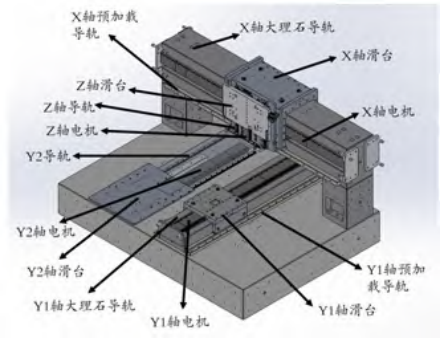

目前，直线电机型精密运动平台在导向和支撑方式上通常采用气浮技术，通过在运动部件和导轨间通入一定压力的气体实现运动部件和导轨的分离，消除运动过程中产生的摩擦力。为了提高气浮导轨的刚度，一般采用封闭式结构或采用真空预加载的形式。气浮的工作原理主要依赖于以下几个要素：1.气体流动：气体通过精密设计的孔隙射出，形成向上的气流，推动平台上升；2.负载平衡：气浮系统需对其承载物体进行精确的负载分配，以保证气体在所有方向均匀分布；3.控制系统：现代气浮运动平台配备了高度智能化的控制系统，可以实时监测并调整气流，确保平台的稳定性和精度。恩迪www.jn-nd.com大理石运动平台源头制造商OLED喷墨打印装备高精密气浮定位平台的机械设计结构如下图所示，主要由大理石台、X轴大理石导轨及滑台、Y1轴导轨及滑台、Y2轴导轨及滑台、Z轴等组成。所有轴与导轨一体化设计，具有轴向径向跳动小、重复定位精度高、直线度和垂直度高、加载驱动力小和高平稳性等优势。喷头模组X方向采用双直线电机驱动，通过X轴滑台驱动工作台沿X方向运动，玻璃基板在Y1轴滑台上通过直线电机沿Y1方向运动。X轴和Y1轴均采用磁力导轨预加载。喷头模组在Z1轴方向移动，可以精确调节打印高度。喷头维护位在Y2轴方向移动，用来维护喷头、印前准备和故障处理。所有运动轴的电机定子均固定在大理石基座上，以减小运动部件的质量惯性。Y1轴基座导轨与Y1轴滑台、X轴横梁导轨与X轴滑台、X轴滑台与工作平台间均采用气浮轴承支撑，使整个结构运动时摩擦力极低，其中气浮导轨采用先进的多孔节流器。Z轴和Y2轴方向均采用直线电机加直线导轨机构，降低成本的同时能够满足使用要求。恩迪www.jn-nd.com大理石运动平台源头制造商
近年来，多自由度平台的形式越来越趋于多元化、小型化，为了获得精密平台高精度控制，需要对平台进行系统建模、稳定的控制器设计及有效的振动控制。定位平台的应用非常广泛，在工业生产，科学研究有着相当重要的地位，国内外相关的研究也非常多，像一些科研机构或高校对定位平台投入了很大的关注与研究，也取得了一些成果。恩迪www.jn-nd.com大理石运动平台源头制造商
同时，随着中国泛半导体产业的蓬勃发展，在京东方、华星光电、维信诺等面板厂商扩充产线及OLED国产化的带动下支撑显示面板等行业的关键、核心国产高端制造装备迎来了爆发式的增长，使得满足上述行业发展需求的国产高端制造装备对上游供应链的需求量也大幅提升。显示面板制备设备中的精密运动系统所需的定位精度小于5微米，预计显示面板设备对直线电机模组及运动台的需求量约为0.85亿人民币，并将以每年25%的增幅递增，预计未来五年市场规模有望达到6亿元/年。恩迪www.jn-nd.com大理石运动平台源头制造商随着市场的扩大和技术的发展，精密运动系统行业的投融资情况也显示出积极的增长趋势。面板制造领域精密运动平台在未来具有广阔的发展前景。随着市场需求的增长、技术的进步及政策的支持和产业链的完善，精密运动平台将在更多领域得到应用和推广，为现代工业的发展注入新的活力。尤其是基于气浮导轨技术的精密运动平台，具备高精度控制、无接触运动、无摩擦低污染、智能化控制、高稳定性设计等特点，不仅在面板显示领域具有重要应用，还在光刻技术、超精密加工、生物检测技术、纳米表面及形貌检测等领域得到广泛应用，其卓越的定位精度和动态响应能力为各种高端制造和科研任务提供了强有力的技术支持。恩迪www.jn-nd.com大理石运动平台源头制造商
